H3C WBC580-G2-BASE是新華三技術有限公司(以下簡稱H3C公司)自主研發的新一代多業務無線控制器，該產品定位國內高端企業網市場，具有大容量、高可靠、業務類型豐富等特點。

可視化大數據運維

WBC580-G2-BASE采用x86架構，相對于傳統的通信CPU，不僅提供了更強大的數據處理能力，還提供了強大的邊緣計算的能力。WBC580-G2-BASE多業務無線控制器融合新華三全新無線智能運維平臺，可以記錄30天以上的運維數據，并且提供標準接口，支持API深度開發，應用信息對接等功能，按區域呈現無線網絡使用環境，精準評估每一天STA的上網體驗和動態變化。

提供對802.11ax AP的管理

WBC580-G2-BASE多業務無線控制器內置xAC控制器，在支持對傳統802.11a/b/g/n/ac/ac wave2 AP管理的同時，還可以與H3C基于802.11ax協議的AP配合組網，從而突破傳統無線網絡串行通信的機制，促使無線頻譜資源利用率成倍提升，有效接入用戶數得到了極大的提高，有效減少無線網絡的部署開銷，極大提升了高密度用戶環境下的用戶體驗。

支持Portal Server功能，為全網提供服務

WBC580-G2-BASE多業務無線控制器內置強大的Portal Server功能，最大支持32768個用戶進行本地認證，無需配置其他portal認證服務器，可滿足基本商業用戶的portal認證需求。

支持分層AC架構

分層AC架構是H3C創新提出的針對市場上多級組網需求的全新組網模型，分層AC采用類似大型連鎖企業機構集中控制分級管理的架構方式，由一個總的核心層管理AC下掛多個本地接入層AC，接入層AC直接下掛AP。接入層AC主要功能包括AP接入和數據轉發等實時性業務，核心層AC主要做網絡的管理控制和集中認證等非實時性全局業務，另外核心層AC也具有普通AC的接入AP及數據轉發功能。核心層AC為高性能AC，布置在匯聚層；而接入層AC可以由標準AC、All-in-one AC（具備路由、DPI功能）或有線無線一體化交換機組成，跟現有網絡平級布置；分層AC的這種架構模型將有線無線一體化理念推向新的高度，能夠適用于大規模無線網絡部署。分層AC模型天然支持總部和分支的應用場景，核心鏈路帶寬和核心層AC轉發能力不再成為瓶頸，核心層AC集中控制，接入層AC和下掛AP能夠很方便的實現自動升級和配置同步，極大地簡化了版本升級工作。在漫游場景，接入層AC負責AP間切換，漫游性能也得到極大提升。

WBC580-G2-BASE多業務無線控制器在分層AC架構中可作為central AC，為local AC提供分級分權、垂直備份、License Server等功能。

支持無線智能運維功能

集成無線智能運維平臺，作為無線網絡的AP、STA的管理平臺以及無線用戶接入認證的平臺，提供便捷、強大的運維功能。支持租戶管理、場所管理、健康體檢、終端統計、流量速率統計、告警日志、運維管理。

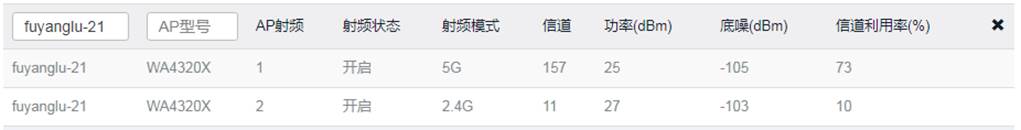

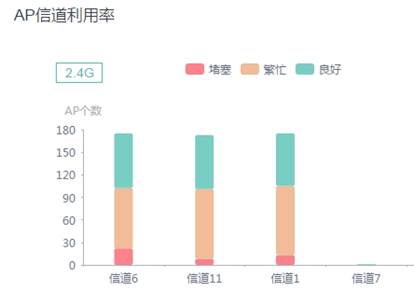

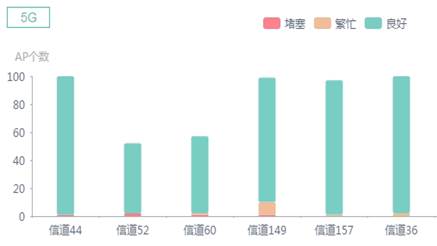

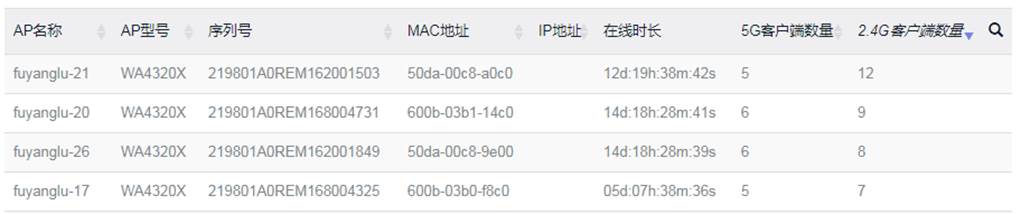

通過內置本地化綠洲，可實現對全網AP運行狀態以及基于每個AP無線信道利用率的監控，對全網狀況進行監控。支持根據接入用戶mac和IP地址、支持基于AP信道利用率進行查詢，AP負責情況一目了然。

支持通過圖形化數據曲線查看AP趨勢、設備穩定性，并且通過圖形化界面直觀統計整網AP掉線數據，整網穩定性診斷一目了然。

支持記錄每個接入終端流量數據、信號強度，實時掃描接入終端所在位置的無線干擾情況，一節接入終端的運行軌跡記錄和分析。

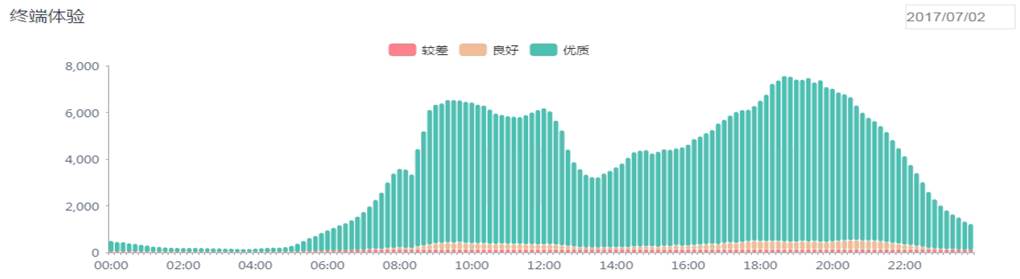

支持全網AC、AP和全網用戶體驗評估分析，以及健康度檢測和質差分析，并基于用戶在哪個AP上呈現的質差及質差時間分布等給出分析結果。支持終端2-7層協議深度解析，支持51類問題的自動識別以及問題相關性占比，如接入類、覆蓋類、漫游類、干擾類、性能吞吐類和硬件類等?；谧R(shí)別出的問題可以進行根因分析并實現問題的智愈。

集成綠洲物聯平臺

集成綠洲物聯平臺，可以實現物聯網網關的設備管理，以及網關運行狀態的概覽。同時還可以接入LoRaWan、ZigBee、RFID、BLE、UWB等物聯網協議。支持UDP協議接入。支持北向平臺對接。

支持license server功能

WBC580-G2-BASE多業務無線控制器支持license server功能，能夠?qū)⑹跈?quán)和設備解耦，整網設備集中統一管理、分發授權，并能夠池化復用，降低用戶的授權費用，同時具備安全性高，防盜版能力強等特點，能有效保護用戶合法權益。

支持運營級無線用戶接入控制和管理

基于用戶的接入控制是WBC580-G2-BASE多業務無線控制器產品的一大特色，User Profile(用戶配置文件)提供一個配置模板，能夠保存預設配置(一系列配置的集合)。用戶可以根據不同的應用場景為User Profile配置不同的內容，比如CAR(Committed Access Rate，承諾訪問速率)策略和QoS(Quality of Service，服務質量)策略等。

用戶訪問設備時，需要先進行身份認證。在認證過程中，認證服務器會將User Profile名稱下發給設備，設備會立即啟用User Profile里配置的具體內容。當用戶通過認證訪問設備時，設備將通過這些具體內容限制用戶的訪問行為。當用戶下線時，系統會自動禁用User Profile下的配置項，從而取消User Profile對用戶的限定。因此，User Profile適用于限制上線用戶的訪問行為，沒有用戶上線(可能是沒有用戶接入、或者用戶沒有通過認證、或者用戶下線)時，User Profile是預設配置，并不生效。

另外，WBC580-G2-BASE多業務無線控制器還支持基于MAC的認證接入控制方式，這種方式不但可以使得客戶在AAA服務器上對用戶組進行權限的配置和修改，同時支持對具體用戶的權限的配置，這種精細的用戶權限控制大大增強了無線網絡的可用度，網管人員可以輕松通過該方式對不同級別的人或人群進行接入權限分配。

基于MAC的VLAN同樣也是WBC580-G2-BASE多業務無線控制器的一大特色，在控制策略上，管理員可以把相同性質的用戶(MAC)劃分到同一個VLAN，同時在控制器上基于VLAN配置安全策略，這樣做既可以簡化系統配置，又可以做到用戶級粒度的精細管理。

出于安全性或計費等考慮，系統管理員可能希望控制無線用戶接入到網絡中的位置。WBC580-G2-BASE多業務無線控制器支持基于AP位置的用戶接入控制。當無線用戶接入網絡時，可以通過認證服務器向AC下發允許用戶接入的AP列表，在AC上進行接入控制，從而達到限制無線用戶只能接入到指定位置的AP的目的。

支持信道智能切換

無線局域網中，信道是非常稀缺的資源，每個AP只能夠工作在非常有限的非重疊信道上，比如對于2.4G網絡，只有３個非重疊信道，所以如何智能地為AP分配信道是無線應用的關鍵。

無線局域網工作的頻段存在大量可能的干擾源，如雷達、微波爐，它們?cè)诰W(wǎng)絡中的出現將干擾AP的正常工作。通過信道智能切換功能，可以保證每個AP能夠分配到最優的信道，盡可能地減少和避免相鄰信道干擾，而且通過實時信道干擾檢測，可以讓AP實時避開雷達，微波爐等干擾源。

支持智能AP負載分擔

802.11協議把無線漫游的決策交給了無線客戶端，無線客戶端一般會根據AP信號強度(RSSI)選擇AP，這很容易導致大量的客戶端僅僅因?yàn)槟硞€(gè)AP信號較強而連接到同一個AP上。由于這些客戶端共享無線媒介，導致每個客戶端的網絡吞吐將大量減少。

智能負載分擔方法可以實時地分析無線客戶端的位置，動態地確定在當前時刻和當前位置下哪些AP可以彼此分擔負載，通過控制無線客戶端接入的AP，來實現這些AP間的負載分擔。系統不僅支持按照用戶在線會話數的負載分擔，而且支持按照用戶流量負載的分擔。

支持7層移動安全檢測/防御(WIDS/WIPS)

WBC580-G2-BASE多業務無線控制器支持的移動安全防御模式有：黑名單、白名單、Rogue防御、畸形報文檢測、非法用戶下線、基于可預設升級的Signature MAC層攻擊檢測與反制(例如：DoS攻擊，F(xiàn)lood攻擊、中間人攻擊)等。配合無線應用控制臺內置的海量智能專家知識庫，可以獲得靈活的無線安全策略判斷依據，對于明確的非法攻擊源(AP或終端等)，實現可視的物理位置跟蹤監控和交換機物理端口移除。

通過配合H3C專業核心層防火墻/IPS設備，更可以實現移動園區的7層立體安全防御，滿足真正的從無線(802.11)到有線(802.3)端到端安全防護需求。

支持802.1x認證，MAC地址認證，Portal認證等

WBC580-G2-BASE多業務無線控制器支持多種認證方式：

802.1x認證：WBC580-G2-BASE多業務無線控制器支持TLS、PEAP、TTLS、MD5、SIM卡等多種802.1x的認證方式，同時還支持802.1x本地認證方式，提供對MD5、TLS、PEAP這幾種主流認證方式的支持，用戶不再需要額外配置AAA服務器。WBC580-G2-BASE多業務無線控制器還支持通過802.1x認證后動態授權VLAN和ACL功能，對用戶的策略可以事先設定好，用戶認證時，系統自動配置客戶權限。

MAC地址認證：WBC580-G2-BASE多業務無線控制器支持MAC地址認證，對一些手持終端(例如：Wi-Fi Phone、手持移動終端等)并不方便采取電腦上的認證方式，MAC地址認證卻可以輕松解決該問題，實現在控制器或者AAA服務器上配置好合法的MAC地址，這些MAC地址對應的終端就可以被允許被接入到網絡，而事先沒有被配置的非法終端則不能接入無線網絡，該功能極大地方便了例如無線醫療系統等應用，MAC地址認證可以確保只有醫院的PDA工作終端才能接入到無線網絡，而拒絕病人的無線PDA使用專用無線網絡。

Portal認證：WBC580-G2-BASE多業務無線控制器提供內置的Portal認證服務器。該認證方式無需客戶端配合，直接通過瀏覽器WEB Portal頁面作為認證通道，當用戶認證通過后，可以靈活跳轉到指定訪問首頁并啟動相應授權和計費。同時也可以根據策略要求，靈活推送定制Portal頁面，達到廣告宣傳、信息傳遞的作用，廣泛使用在無線校園、無線城市、訪客接入等應用場景。

支持IPv4/IPv6雙協議棧(Native IPv6)

WBC580-G2-BASE多業務無線控制器支持無線客戶的IPV6接入。在隧道起點AP上，由于設備對IPv6感知，所以可以做到IPv6優先級到隧道優先級映射等；在AC側，同樣可以對IPv6報文進行ACL過濾等復雜的控制和過濾。

WBC580-G2-BASE多業務無線控制器同樣可以部署在IPv6網絡中，AC和AP之間自動協商成IPv6隧道。AC和AP完全工作在IPv6狀態時，無線控制器仍能正確地感知IPv4，并能處理無線客戶的IPv4報文。WBC580-G2-BASE多業務無線控制器IPv4/6靈活的適應能力，能滿足客戶在IPv4到IPv6網絡遷移中的各種復雜的應用，既能在IPv6孤島中給客戶提供IPv4的服務，同時也能在IPv4孤島中讓用戶輕松通過IPv6協議登錄到網絡。

針對校園網層出不窮的IPv6偽造報文攻擊，WBC580-G2-BASE多業務無線控制器支持IPv6 SAVI(Source Address Validation，源地址有效性驗證)技術。通過對地址分配協議的偵聽獲取用戶的IP地址，保證隨后的應用中能夠使用正確地址上網，且不可偽造他人IP地址，保證了源地址的可靠性。同時，通過IPv6 SAVI和Portal技術的結合，進一步保證了所有上網用戶報文的真實性和安全性。

提供端到端的QoS

WBC580-G2-BASE多業務無線控制器基于新一代V7系統開發，不但對Diff-Serv標準完善支持，同時增加了對IPv6協議的QoS支持。

QoS Diff-Serv 模型中主要包括流分類、流量監管(Policing)、隊列管理、隊列調度(Scheduling)等，完整實現了標準中定義的EF、AF1～AF4、BE等六組PHB及業務，使網絡運營商可為用戶提供具有不同服務質量等級的服務保證，使Internet真正成為同時承載數據、語音和視頻業務的綜合網絡。

支持快速的二、三層漫游

H3C公司的集中式無線架構不但能方便地實施二層漫游，而且非常有利于跨三層的漫游實現，用Fat AP部署的WLAN網絡，由于AP之間傳遞的信息有限，導致垮三層的漫游實現及其麻煩，集中式架構非常容易解決跨三層漫游的問題，WBC580-G2-BASE多業務無線控制器支持二、三層漫游，漫游域不受子網的限制。這種優秀的漫游特性，可以讓客戶在規劃無線網絡時，無需過多考慮現有網絡的規劃，更多關注在無線信號的覆蓋即可，這種方式大大簡化了前期的網絡規劃，減少了網絡規劃成本。

傳統模式下，當無線用戶終端使用802.1x作為802.11接入認證和密鑰交互的手段時，無線用戶終端和AP間的交互報文會非常的多。當無線用戶終端在兩個AP間漫游時，如果無線用戶終端在新AP接入的過程完全遵從完整的802.1x的交互過程，勢必造成漫游切換的時間過長，對于某些對漫游切換時間敏感的業務(例如語音業務)，這樣的長切換時間是無法忍受的。WX5500H系列無線控制器采用Key caching技術完成漫游時用戶的快速切換，Key caching技術在用戶的安全接入和快速漫游間做了一個很好的平衡，可以使無線用戶終端在兩個AP間進行漫游時不必重新進行完整的802.1x認證交互過程，同時又能保證用戶身份的識別和密鑰使用的連續性；無線用戶采用快速漫游方式，單AC內漫游時間不超過50ms，滿足了語音業務的苛刻需求。

支持多種分支機構遠程接入場景

當AC和AP通過廣域網鏈路進行連接時，用戶可以選擇本地轉發模式，提升分支機構局域網打印訪問、終端互訪等業務性能。

當廣域網鏈路發生故障或AC發生故障時，在線用戶不掉線，可以繼續訪問本地資源，并且可支持AC逃生功能。

當分支機構AP部署于私網內時，AC可以穿越NAT與AP進行通信。
